hcsr501 with Raspberry PI 2b
[TOC]
hcsr501-人体感应模块
模块参数
- 工作电压范围:直流电压4.5-20V
- 静态电流:<50uA
- 电平输出:高3.3 V /低0V
- 触发方式:L不可重复触发/H重复触发
- 延时时间:0.5-200S(可调)可制作范围零点几秒-几十分钟
- 封锁时间:2.5S(默认)可制作范围零点几秒-几十秒
- 电路板外形尺寸:32mm*24mm
- 感应角度:<100度锥角
- 工作温度:-15-+70度
- 感应透镜尺寸直径:23mm(默认)
我的调试

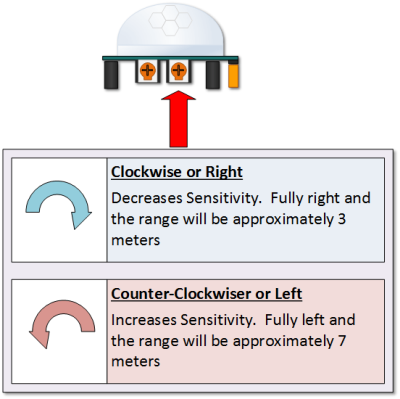

灵敏度调为最大，锁定时间调为最短，此时当人离开后锁定时间为3s。
灵敏度调为中，锁定时间调为最短，此时当人离开后锁定时间为6s。
灵敏度调为中，锁定时间调为中，此时当人离开后锁定时间为70s。
- 当进入冬季或夏季时，此模块会突然失灵，即长时间输出信号，此时只需要对Sensitivity Adjust进行调整即可。
